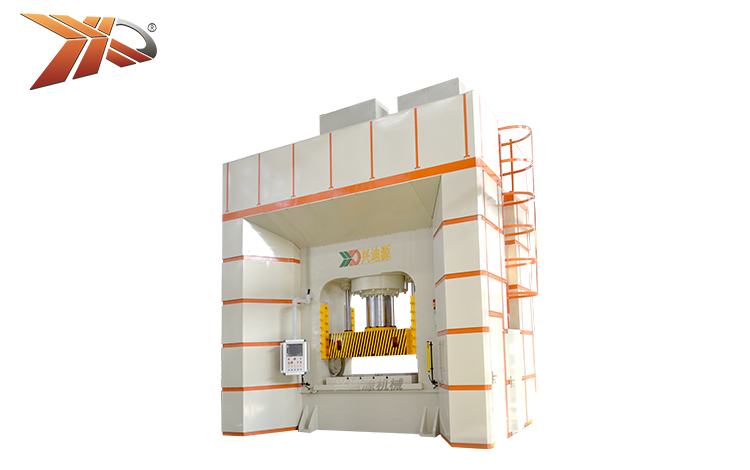

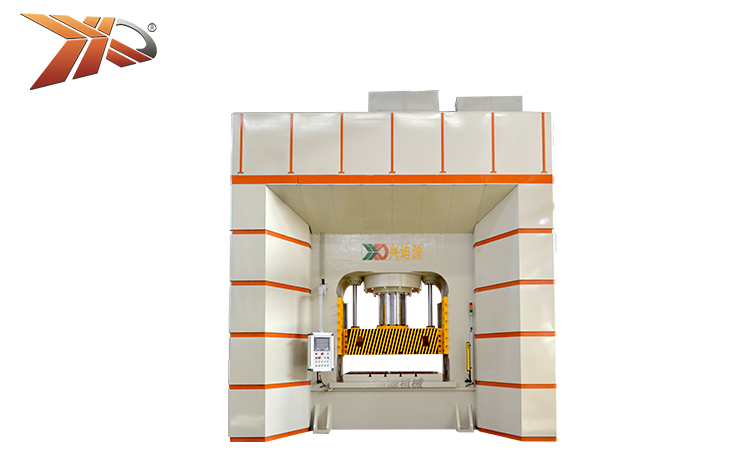

XD-THF系列1500噸(t)框架式內高壓成形設備是實施高壓流體成形工藝的設備。采用整體鑄造框架結構,導軌采用鑲嵌式,抗偏載能力超強,能夠實現500MPa超高壓穩定密封,合模壓力可以超過10000T。配合以超高壓計算機實時反饋和控制模塊,可以一次整體成形沿構件軸線截面形狀復雜的空心構件和不同材料組成的復合管材。
本公司是國內第一家向市場提供智能內高壓成形設備的生產商,已向各個領域的客戶提供了數十臺各種規格的內高壓成形設備。定型產品的合模力從230T至4000T,成形壓力從150MPa到500MPa;也可以根據客戶產品的要求設計定制合模力為30000T、脹形力為500MPa的內高壓成形設備。
1)全伺服系統、自主研發的軟件操作平臺,搭配可編程人機界面,采用先進的PLC及功能模塊控制,提高設備工作精度和穩定性; 并留有備用的輸出輸入點,為機械手或者機器人的配備留有接口,可根據不同產品要求編制不同控制程序,提高設備的兼容性和生產力;
2)可以實現側缸的位移和推進速度的精確控制;工作重復定位精度為±0.15mm,側缸的重復定位精度為±0.08mm,同步精度≤0.15mm,并實現在行程范圍內全程數字控制及數據采集;
3)采用整體鑄造結構、強度大、剛性好、變形小、壽命長、噪音小;
4)人機智能交互界面,可以自主輸入位移、水壓、速度等關鍵加載路徑參數,并可對加載路徑進行實時反饋和數據輸出,有直觀界面可以顯示和對比實際以及預設加載路徑,當偏差超出設定范圍時,會有報警顯示,便于糾正工藝參數;
5)根據特殊零件的加工需求,設備可帶數條沖孔回路,可以實現產品的內高壓沖孔功能;
6)主缸和增壓缸設有極限開關,防止超限位使用,本機配有安全光電保護裝置、電機電路保護和極限開關,保護功能齊全,安全系數高;
7)主要配件均采用進口與自主研發,降低設備維修率、增長使用壽命、確保工作精度,綜合性能優良;
8)該設備具有完全自主知識產權,已經申請發明專利:ZL 201320060585.7。
適用于制造航空航天、核電、石油化工、飲水系統、汽車以及自行車行業的復雜異形截面空心構件。主要產品有空心結構框架、發動機上中空軸類件、發動機組合式空心凸輪軸、汽車底盤件、進排氣系統異形管和復雜管件等。
XD-THF系列內高壓成形設備產品型號技術參數對照表 | |||||||||||
項目 | 單位 |
XD-THF -600T |
XD-THF -800T |
XD-THF -1000T |
XD-THF -1200T |
XD-THF -1500T |
XD-THF -2000T |
XD-THF -2500T |
XD-THF -3000T |
XD-THF -4000T |
|
合模缸公稱力 | KN | 6000 | 4000×2 | 10000 | 6000×2 | 15000 | 20000 | 12500×2 | 15000×2 | 20000×2 | |
合模缸液體最大工作壓力 | MPa | 20 | 25 | 40 | 40 | 40 | 40 | 40 | 40 | 40 | |
合模缸最大行程 | mm | 500 | 400 | 500 | 400 | 500 | 500 | 500 | 500 | 500 | |
側缸公稱力 | KN | 800×2 | 2000×2 | 2000×2 | 2000×2 | 2000×2 | 2000×2 | 2500×2 | 2500×2 |
1000~4 0000 |
|
側缸最大工作壓力 | MPa | 20 | 25 | 24 | 25 | 25 | 25 | 25 | 25 | 25 | |
側缸最大行程 | mm | 110 | 150 | 200 | 200 | 200 | 200 | 200 | 200 | 200 | |
增壓器最大輸出壓力 | MPa | 80 | 250 | 250 | 250 | 250 | 250 | 250 | 250 | 250~500 | |
增壓缸容積 | L | 3 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | |
增壓缸行程 | mm | 350 | 420 | 420 | 420 | 450 | 450 | 450 | 450 | 450 | |
電機功率 | KW |
伺服(35+11×2) +2.2+7.5 |
伺服(30+15×2) +2.2+3 |
伺服(30+15×2) +2.2+3 |
伺服(30+15×2) +2.2+3 |
伺服(45+15×2) +3+7.5 |
伺服(45+15×2) +3+7.5 |
伺服(45+15×2) +3+7.5 |
伺服(45+15×2) +3+7.5 |
伺服(45+15×2) +3+7.5 |
|
活動梁升降速度 | 快下 | mm/s | 200 | 170 | 95 | 170 | 180 | 180 | 180 | 180 | 180 |
工進 | mm/s | 8 | 7 | 4 | 7 | 14 | 9 | 9 | 9 | 9 | |
>回程 | mm/s | 220 | 85 | 130 | 85 | 250 | 250 | 250 | 250 | 200 | |
工作臺有效面積 | 左右 | mm | 1800 | 1500 | 1800 | 1500 | 2000 | 2000 | 2500 | 3000 | 3500 |
>前后 | mm | 1380 | 900 | 1200 | 900 | 1300 | 1500 | 1600 | 1700 | 2500 | |
最大閉合高度 | mm | 1000 | 1060 | 1200 | 1060 | 950 | 1000 | 1130 | 1050 | 1310 |
